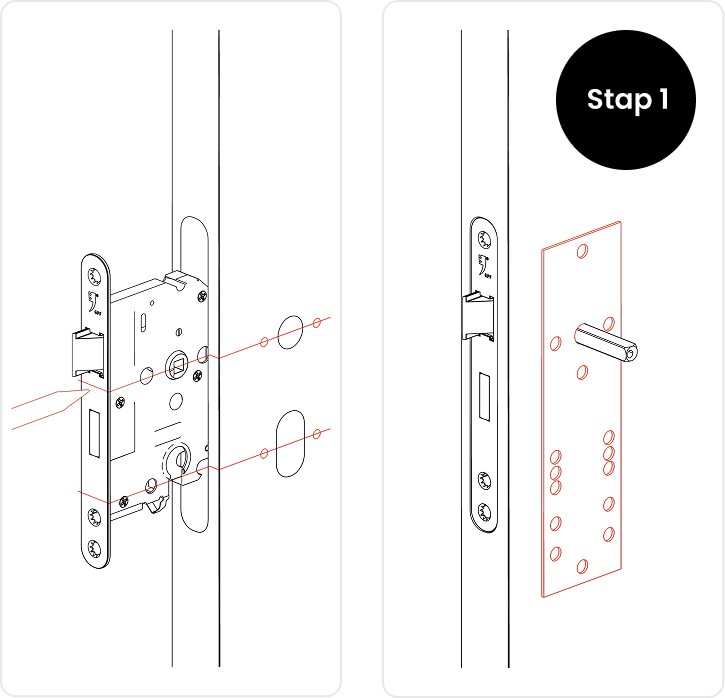

1. Plaats de 8x8x120 mm krukstift in het slot. Het excentrische gat met sleuf moet aan de kopse kant van de deur (deuropening zijde) zitten. De lijnen 40 en 60 (mm) staan aan de andere kant (scharnierzijde).
2. Schuif de stift zoveel mogelijk naar het midden van de deur, zodat deze aan beide kanten even ver uitsteekt. De afstanden en streepjes op de stift helpen u hierbij.

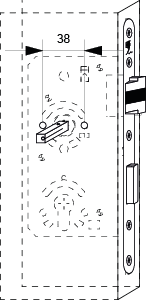

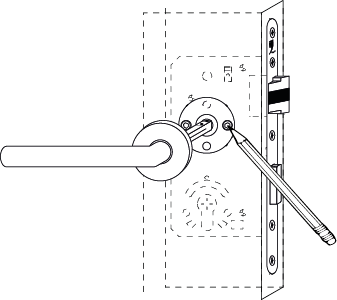

3. Plaats aan één zijde de deurkruk op de stift en teken de twee gaten (hart op hart 38 mm) af. Zorg ervoor dat de deurkruk horizontaal staat. Doe dit ook aan de andere zijde van de deur. (Let hierbij op dat de deurkruk de goede kant op veert en naar de scharnierzijde wijst.)

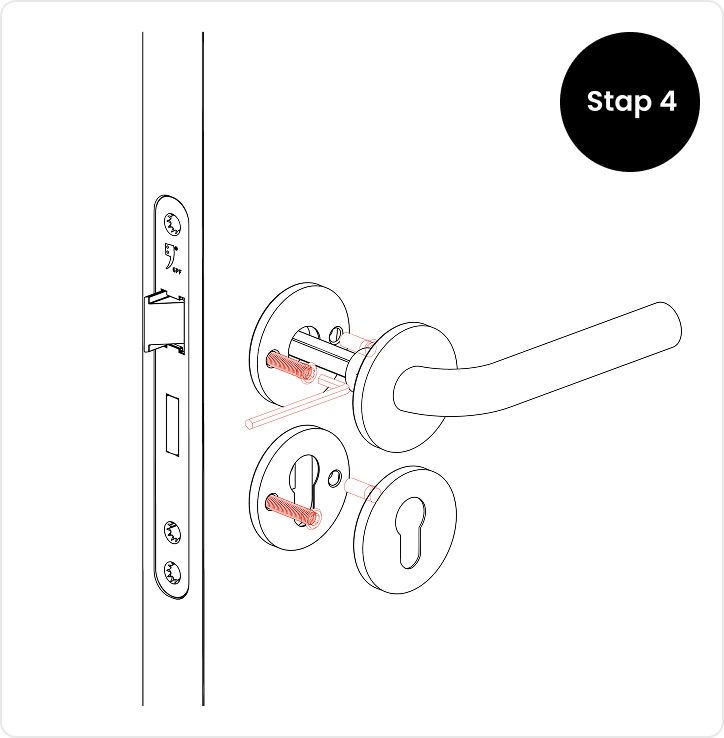

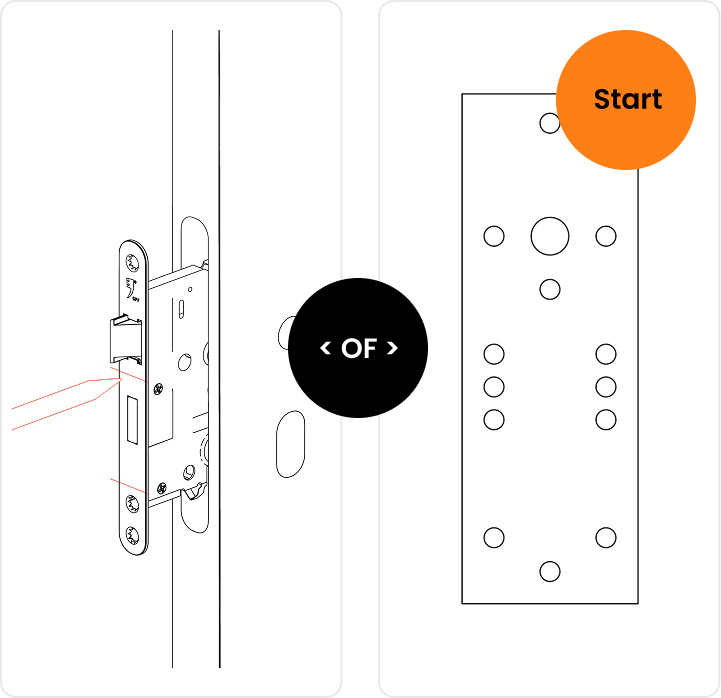

4. Indien er geen gaten in het slot zitten (zie a, bovenaan de pagina), schroeft u de deurkruk direct vast met de meegeleverde houtschroeven. Zitten er wel gaten in het slot, dan zitten deze waarschijnlijk ook al in de deur en is deze klaar voor gebruik. Ga verder met punt 6.

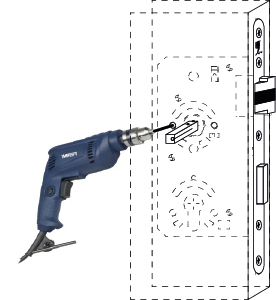

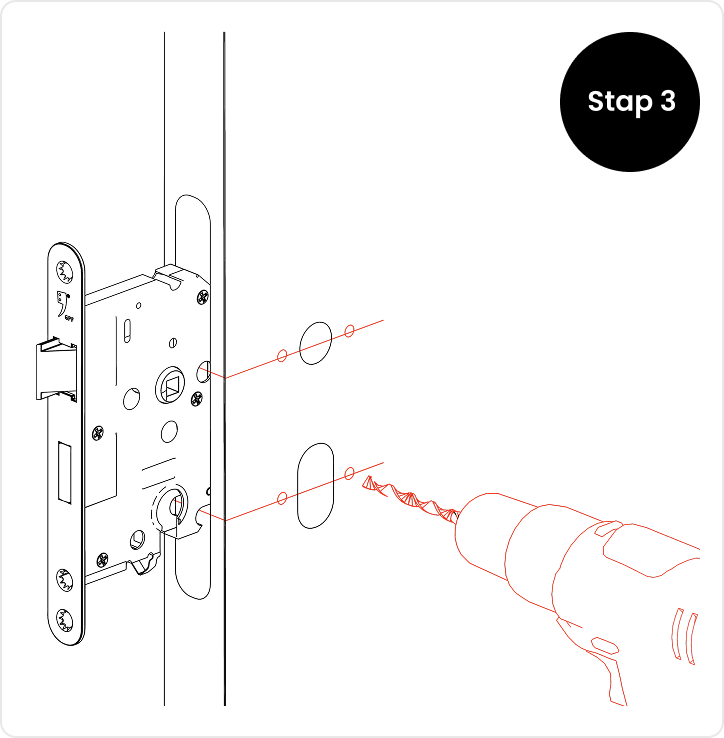

5. Zitten er geen gaten in de deur, dan boort u aan een zijde van de deur twee gaten met een 5 mm boor, tot aan het slot. Herhaal dit ook aan de andere zijde. Om storingen in de toekomst te voorkomen, adviseren wij om het insteekslot uit de deur te halen vóór u gaat boren. Zo voorkomt u dat eventuele stof- en houtsplinters in de slotkast belanden.

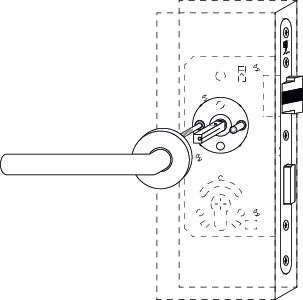

6. Hierna schroeft u beide rozetten met meegeleverde M4 metaalschroeven aan beide zijdes van de deur in het linkergat, zodat ze om en om in de onderrozetten zitten. Schroef daarna de metaalschroef met meegeleverde inbussleutel goed vast. Het zeskant achter de schroefhuls voorkomt dat deze bij het vastdraaien van de metaalschroef meedraait.
