Montagehandleiding - GPF veiligheidsrozetten

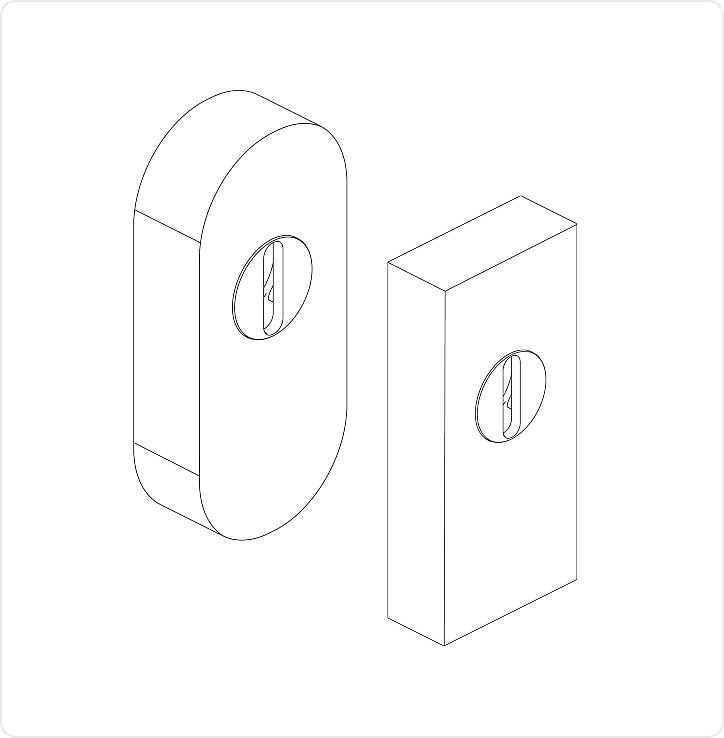

Producten

• Buiten rozetten 73 x 33 x 14mm met kerntrekbeveiliging.
• Binnen rozetten 73 x 33 x 8mm zonder kerntrekbeveiliging.
In roestvast staal en diverse coatings.

Uitgave 2 april 2026

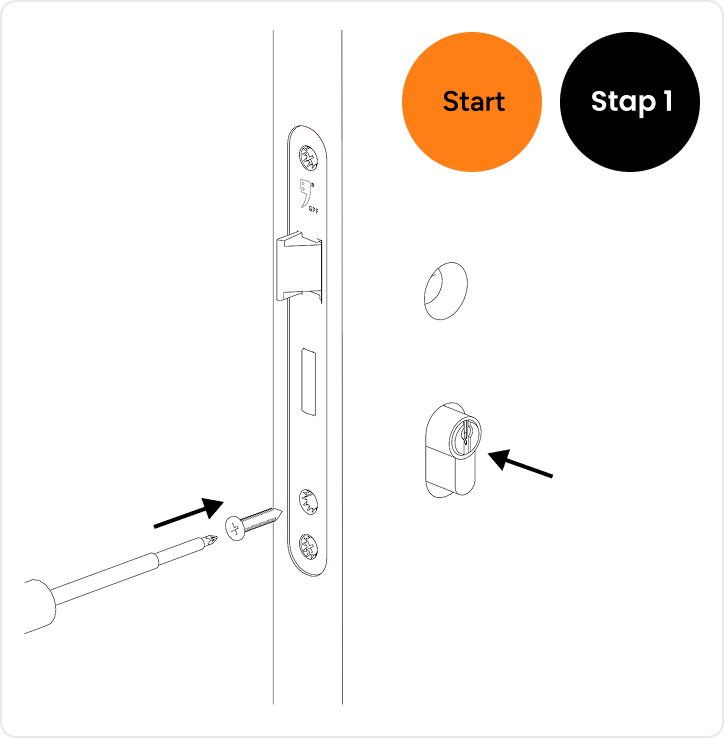

Stap 1 - Plaats de cilinder

Plaats de cilinder in het cilinder gat en schroef deze met een meegeleverde M5 metaalschroef via de voorplaat in het slot vast!

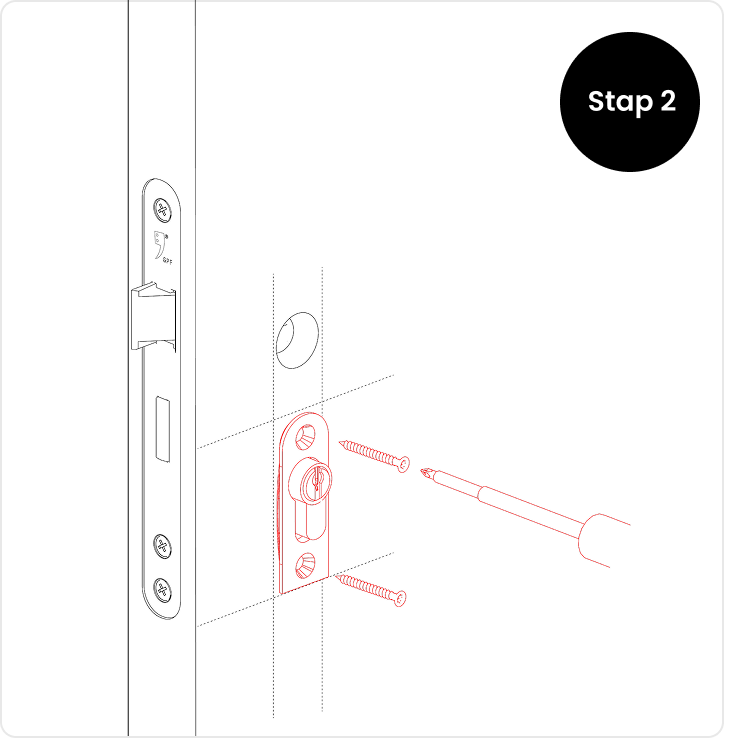

Stap 2 - Onderplaat plaatsen

Plaats de onderplaat van de cilinderrozet over de cilinder, kijk goed of deze recht en in het midden zit en schroef deze met de meegeleverde schroeven vast.

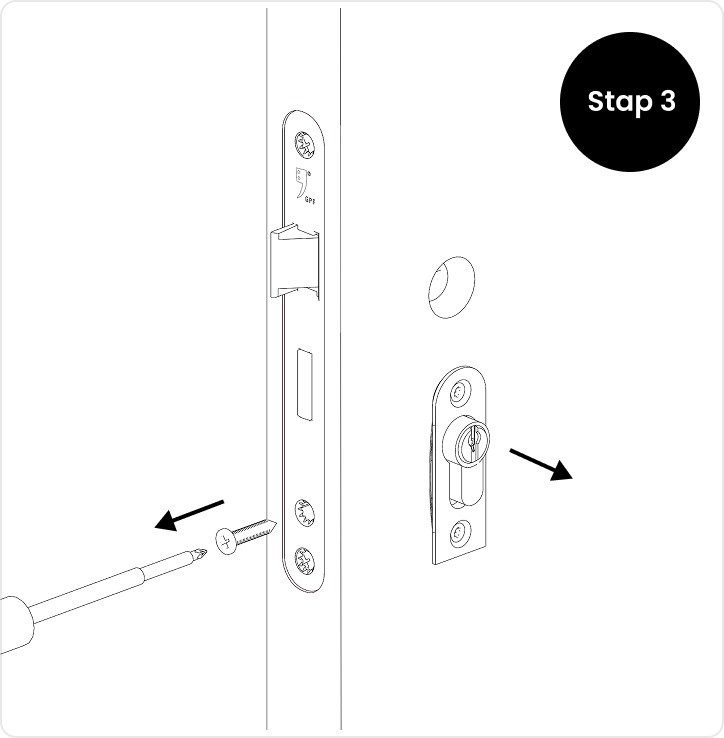

Stap 3 - Verwijder de cilinder

Verwijder de cilinder uit de deur en de deurkrukken (indien gemonteerd).

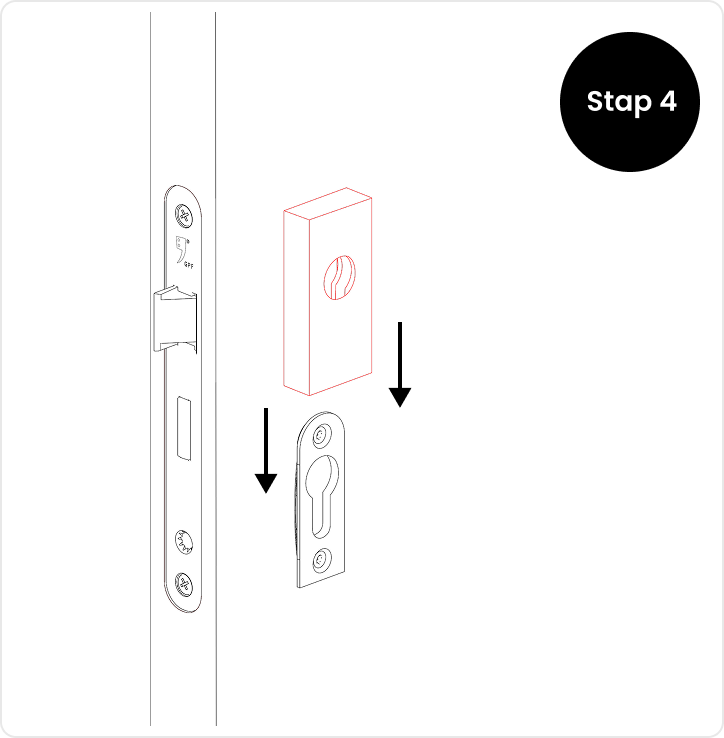

Stap 4 - Buitenkant monteren

Schuif de bijbehorende buitenkant over de gemonteerde onderplaat van de buiten en/of binnenrozet.
